Synlig afbøjning på ventilatorvinge
Multi-Wing International A/S samarbejder med Zebicon til emneopmåling og verifikation af virksomhedens produkter.
Multi-Wing International A/S er verdens førende virksomhed inden for design og produktion af aksiale ventilatorvinger.
Opgaven
Multi-Wing International ønskede viden om afbøjninger på ventilatorvingens spids, da disse kan give uhensigtsmæssige konsekvenser under drift.
Resultatet

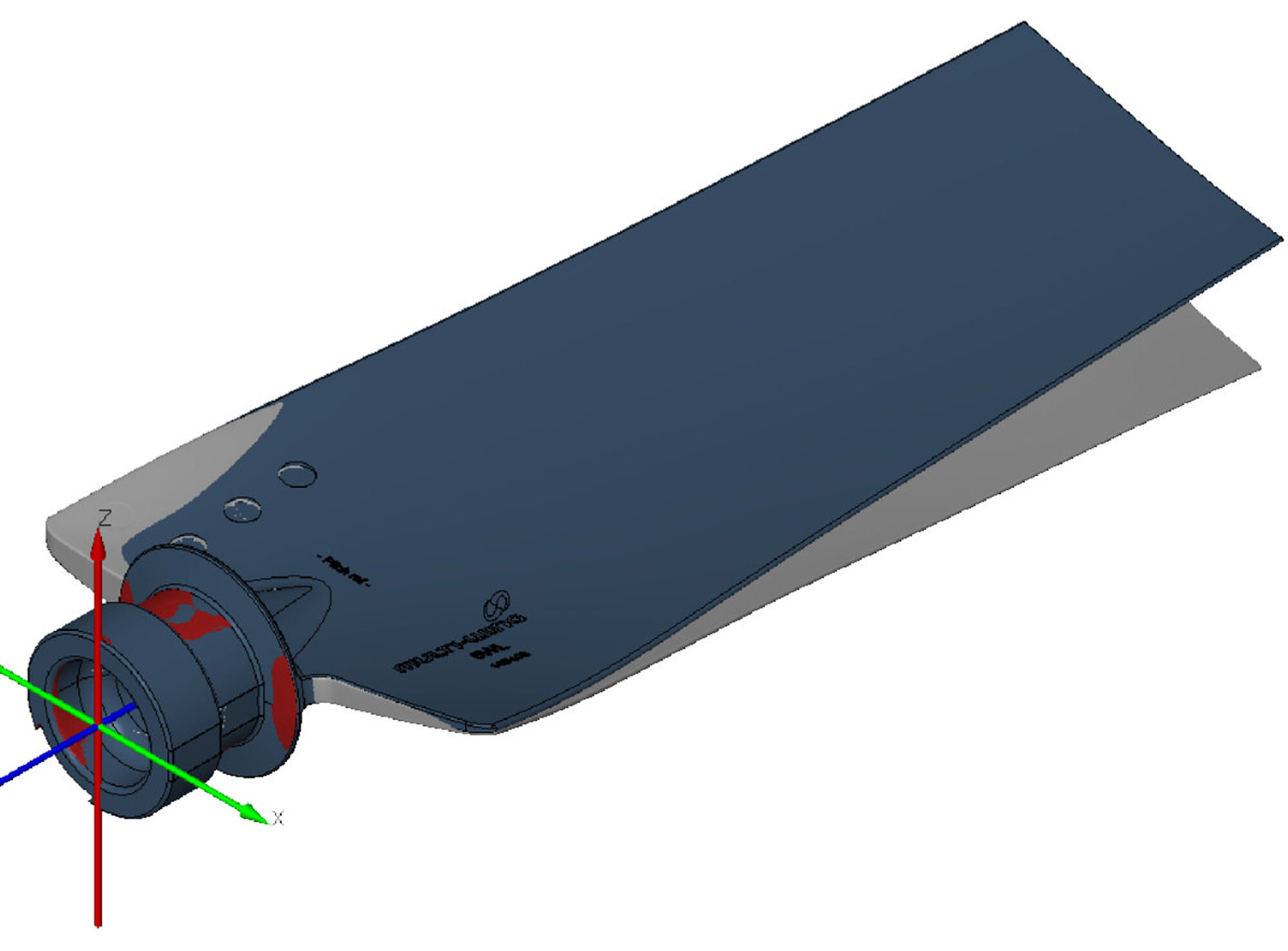

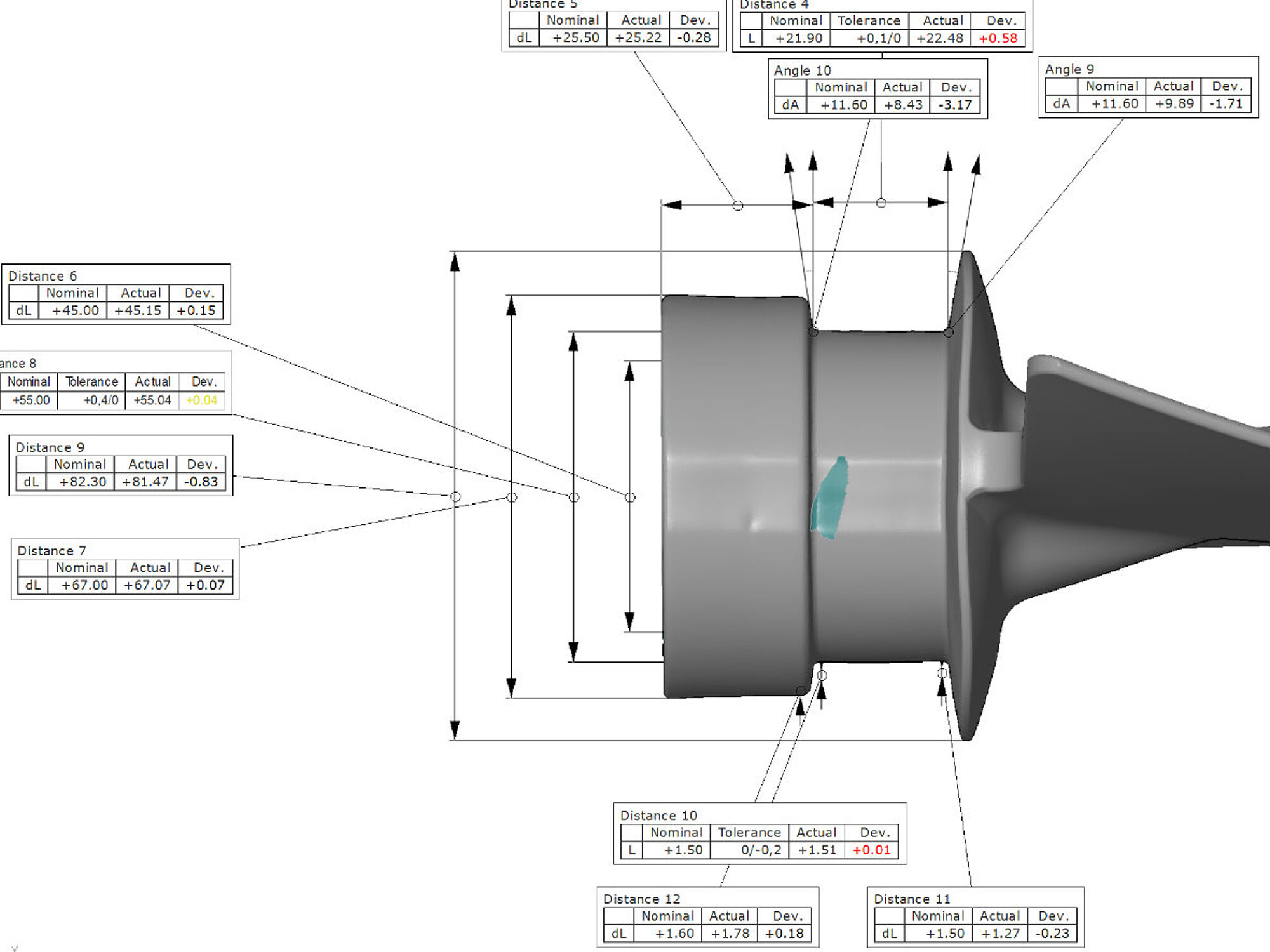

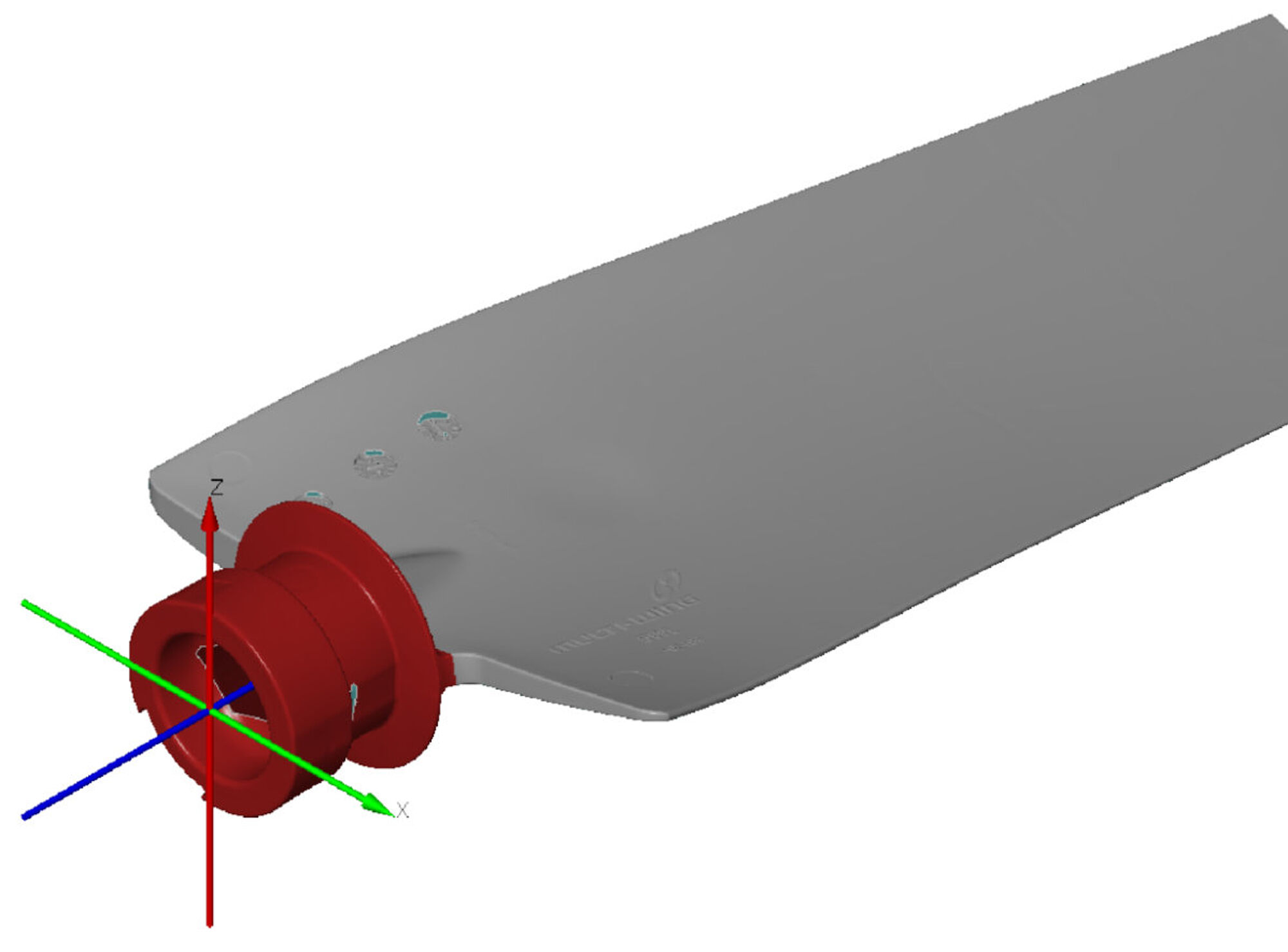

Zebicon udførte en 3D scanning af ventilatorvingen og sammenlignede de scannede data med vingens CAD part. Herefter blev vingens fæstningspunkt målsat efter specifikation på 2D tegning.

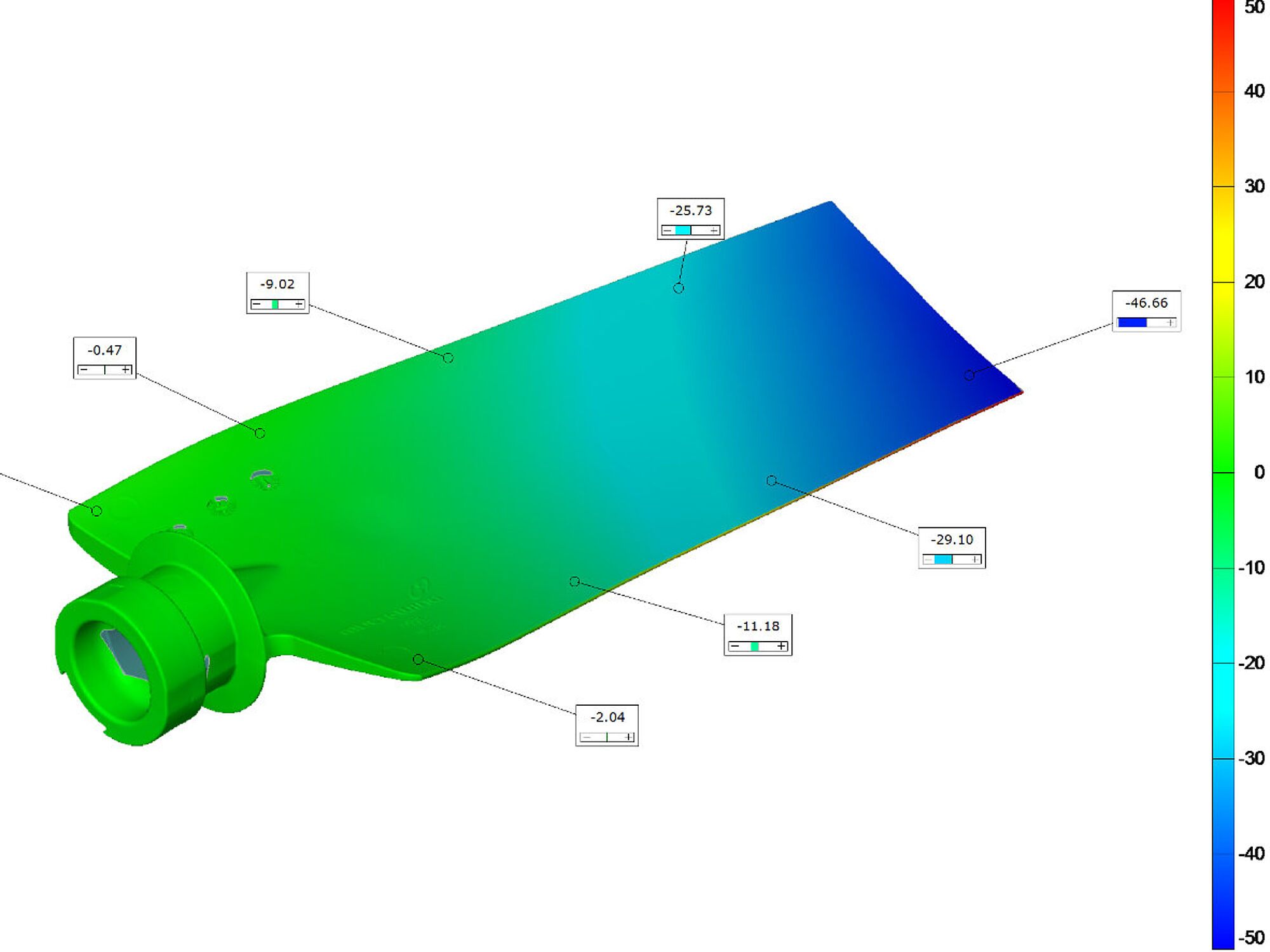

Resultatet af sammenligning mellem scan og CAD var et farveplot, der viste en klar afbøjning af vingens spids.
Hos Multi-Wing ser R&D Manager Claus Christensen-Dalsgaard klare fordele ved teknologien: "På grund af den komplicerede geometri med dobbeltkrumme overflader, er metoden ideel til hurtigt at få en komplet geometrisk opmåling," forklarer han.
3D scanning er en teknologi, der kan skabe en digital 3D model af et fysisk emne. Teknologien bruges primært til reverse engineering-opgaver eller kvalitetskontrol og emneopmåling.
