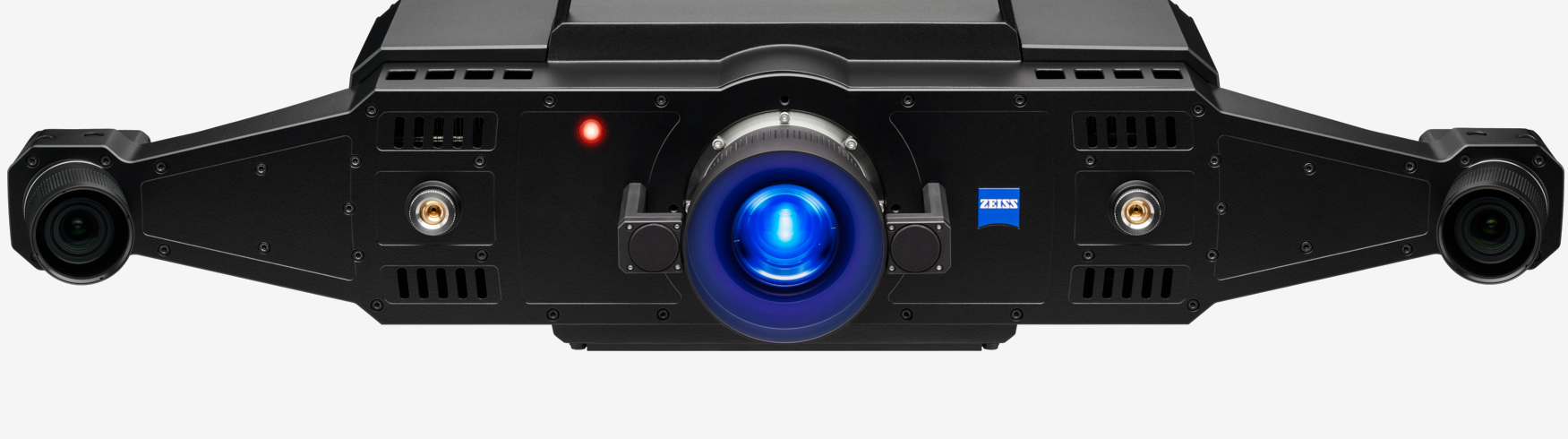

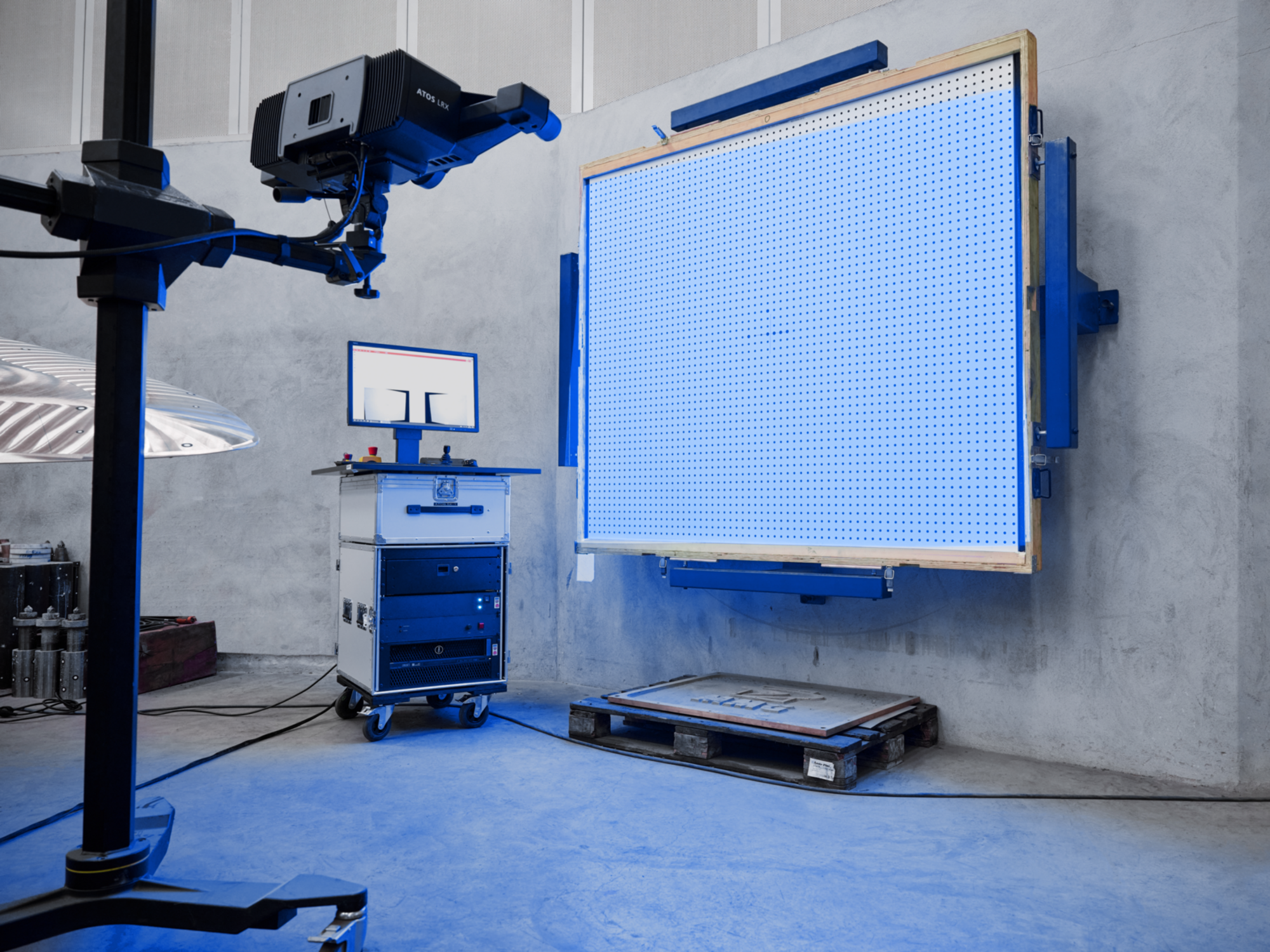

ATOS LRX
High-end 3D scanneren til opmåling af store emner

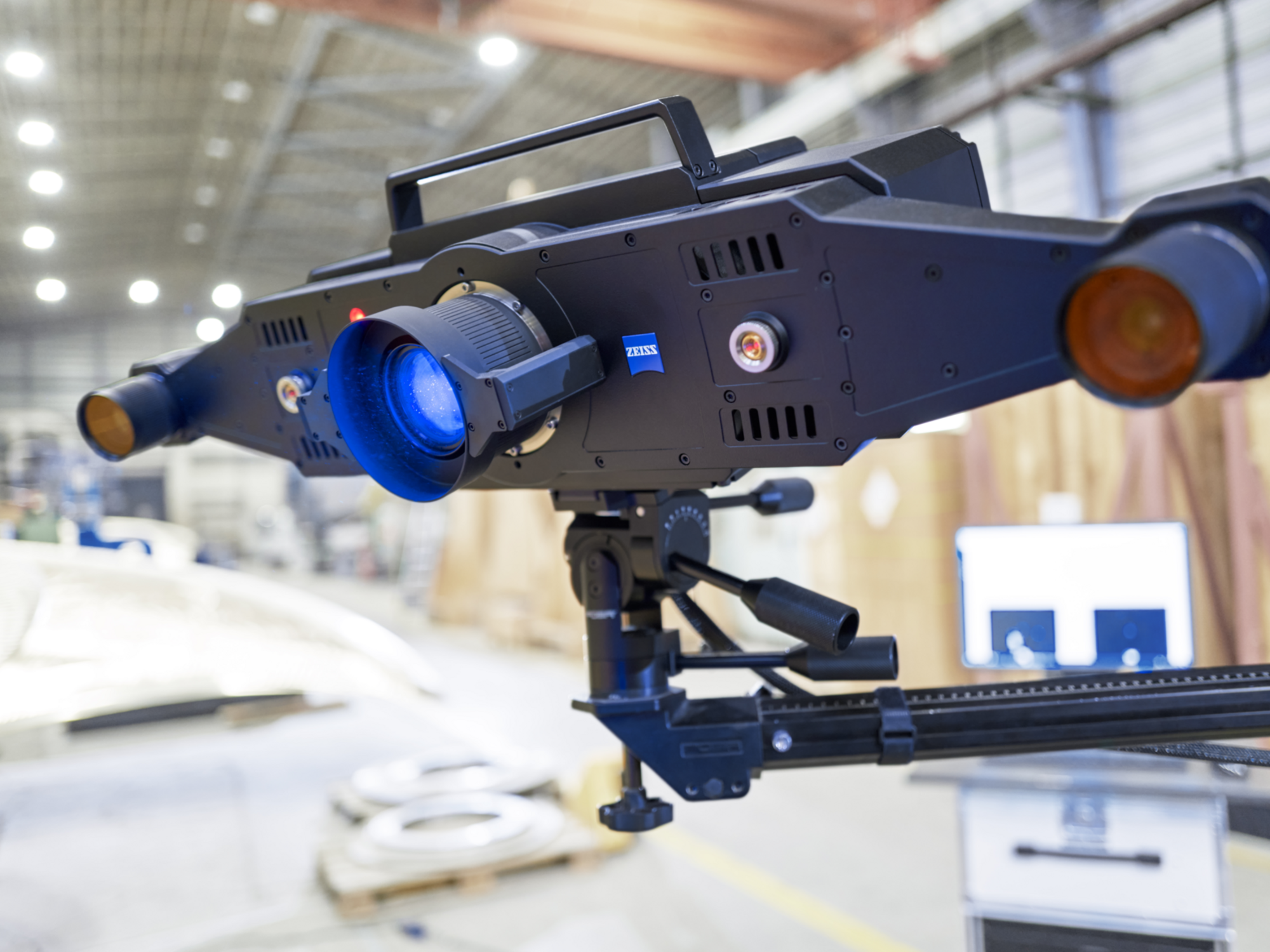

ATOS LRX giver hurtig, præcis og komplet dataopsamling af store måleområder. Denne high-end 3D scanner er udstyret med en ultraskarp laserlyskilde og et måleområde på op til 4 m2, som fanger op til 2 x 12 millioner koordinatpunkter i en enkelt scanning.
Det betyder, at denne 3D scanner effektiviserer måleprocessen af meget store emner som fx støbegods, skibe, fly og vindmøllevinger.
Med ATOS LRX får du høj opløsning selv ved komplekse geometrier og et robust design, som er velegnet til industrien.
Det robuste design at ATOS LRX sikrer pålidelighed og præcision, selv i barske produktionsmiljøer. Den er beskyttet mod støv og vandsprøjt, og dens selvkalibreringsfunktion sikrer, at systemet altid er klar til brug.
Dette gør ATOS LRX velegnet til industrielle miljøer, hvor det ofte er nødvendigt at operere under udfordrende forhold. Den integrerede sensor, der overvåger kalibreringsstatus, bidrager yderligere til systemets pålidelighed og reducerer risikoen for fejl under scanning.
ATOS LRX giver maksimal sikkerhed ved manuel brug på trods af laserlyset: En integreret sensor overvåger sikkerhedsafstanden til brugeren via radar og reducerer lysintensiteten, hvis det er nødvendigt. 3D scanneren lever op til laserbeskyttelsesklasse 2, hvilket gør det muligt at betjene systemet uden yderligere beskyttelsesforanstaltninger.

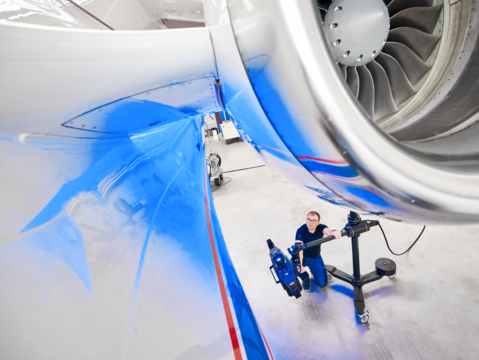

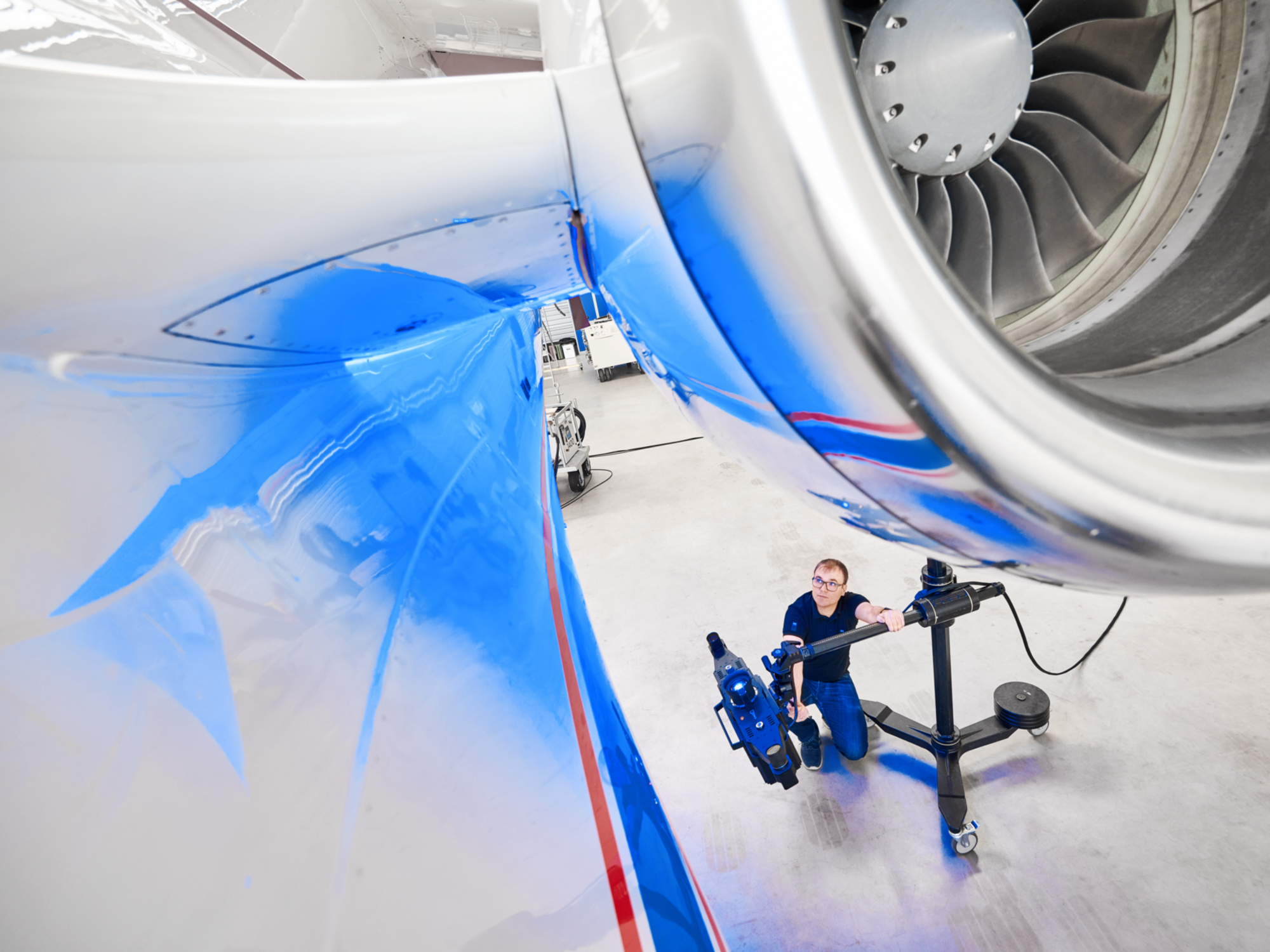

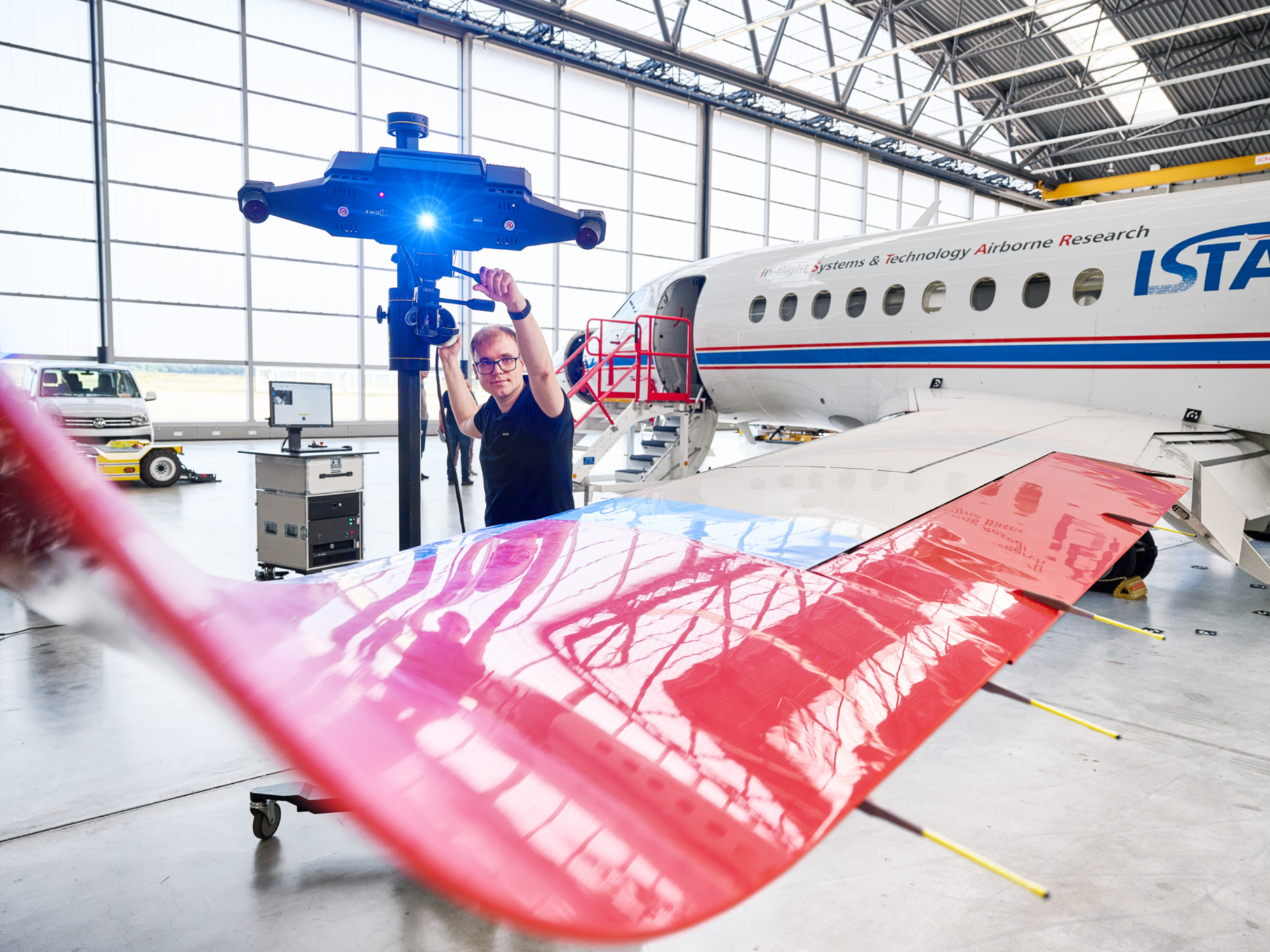

ATOS LRX er et alsidigt værktøj anvendt i forskellige industrier for sin præcision og effektivitet. I luft- og rumfartssektoren inspicerer systemet flykrop, ribber, haleror og vinger, og digitaliserer flykroppens ydre hud for inspektion af nitter og pasform.

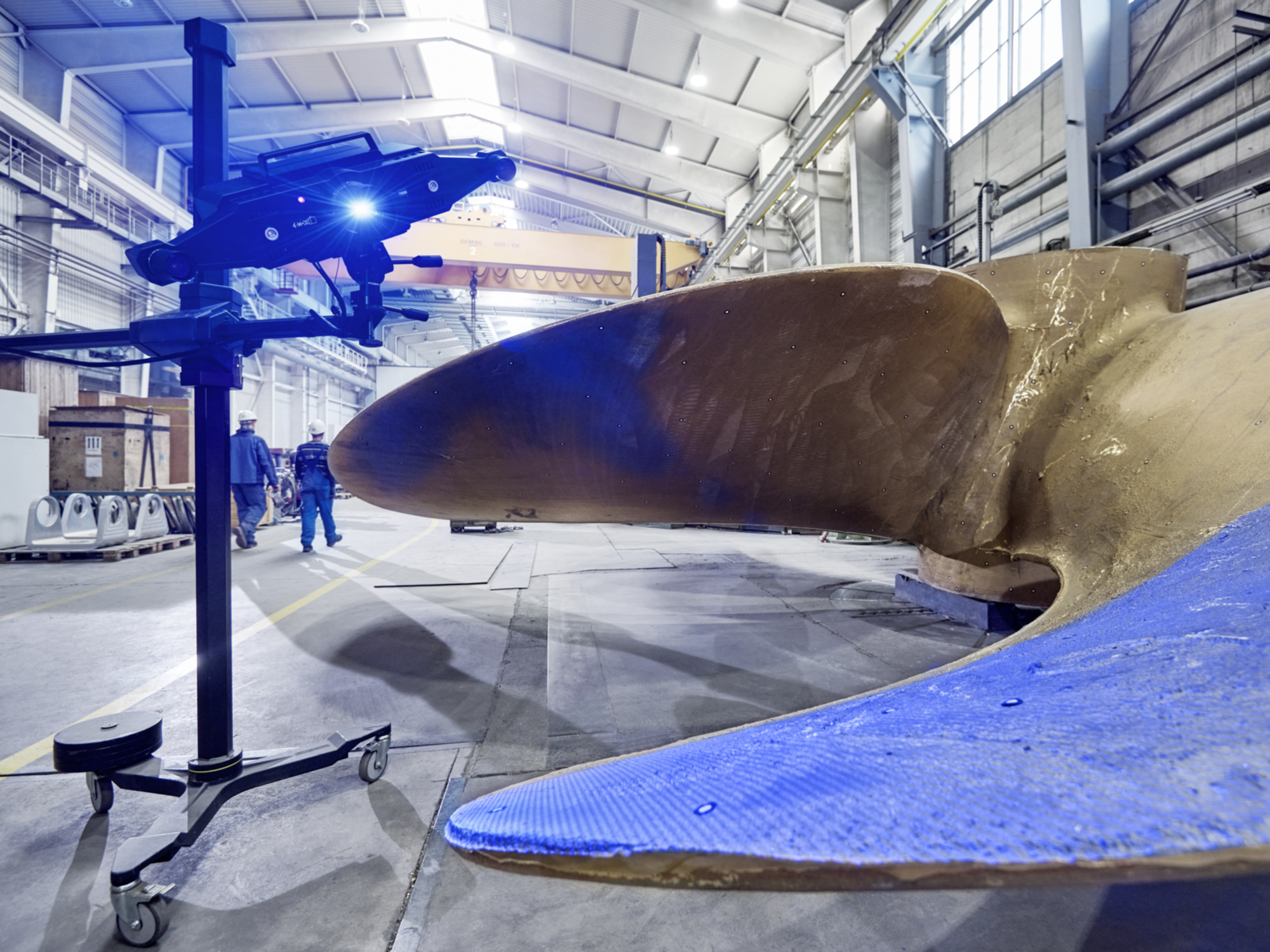

I bilindustrien digitaliserer det lermodeller til bildesign og muliggør hurtig 3D-scanning ved kollisionstest. I skibsbygningsindustrien bruges ATOS LRX til digitalisering af skibspropeller og skrog for vedligeholdelse og reparation.

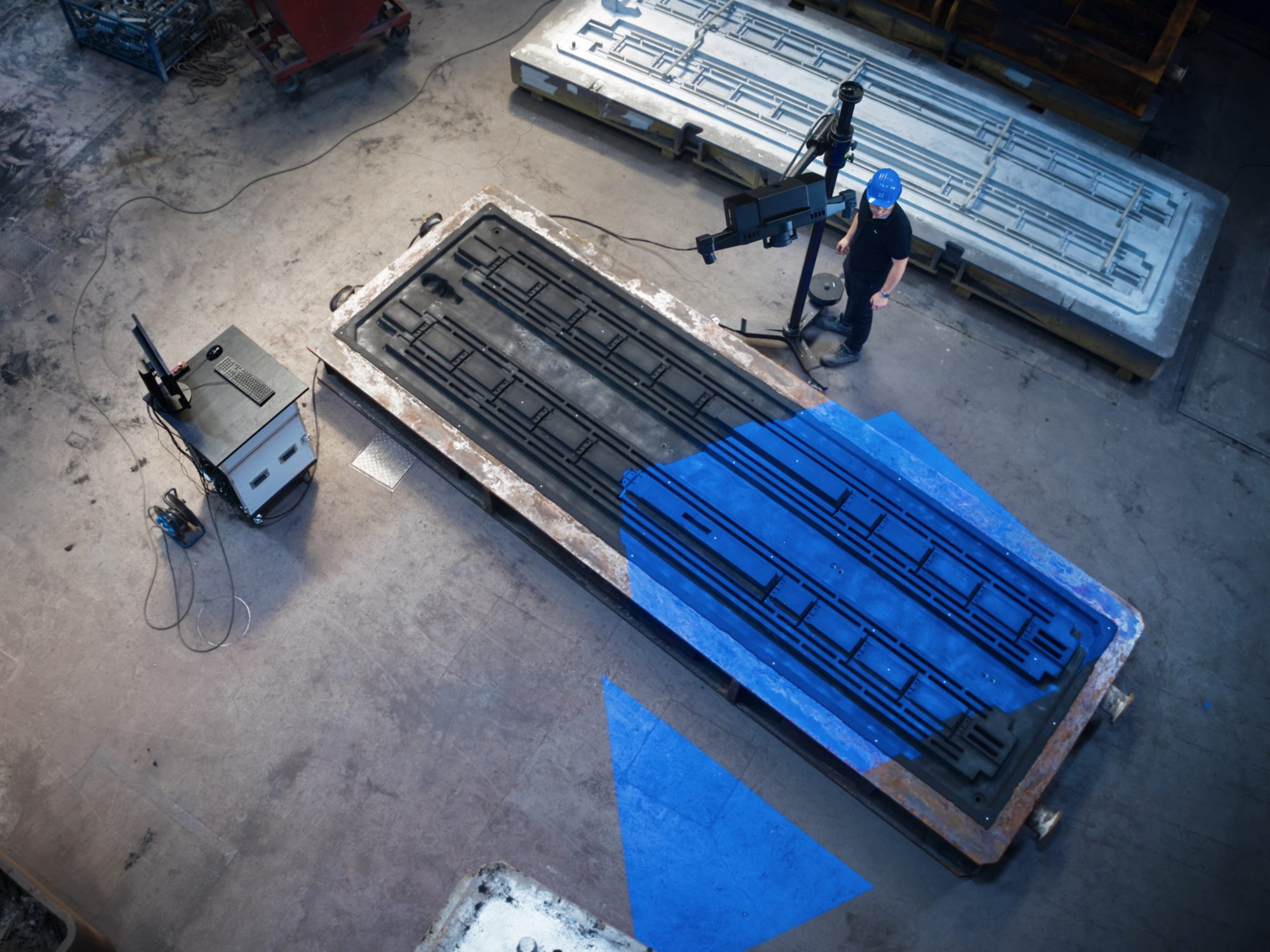

I værktøjsfremstilling og maskinteknik optimerer scanneren designet af dele og værktøjer, og fremskynder kvalitetskontrollen af store svejsede samlinger.
Inden for vindenergi registrerer systemet rotorblade, forme og vindmøllehuse, hvilket sikrer præcis produktion og vedligeholdelse af vindmølleanlæg.

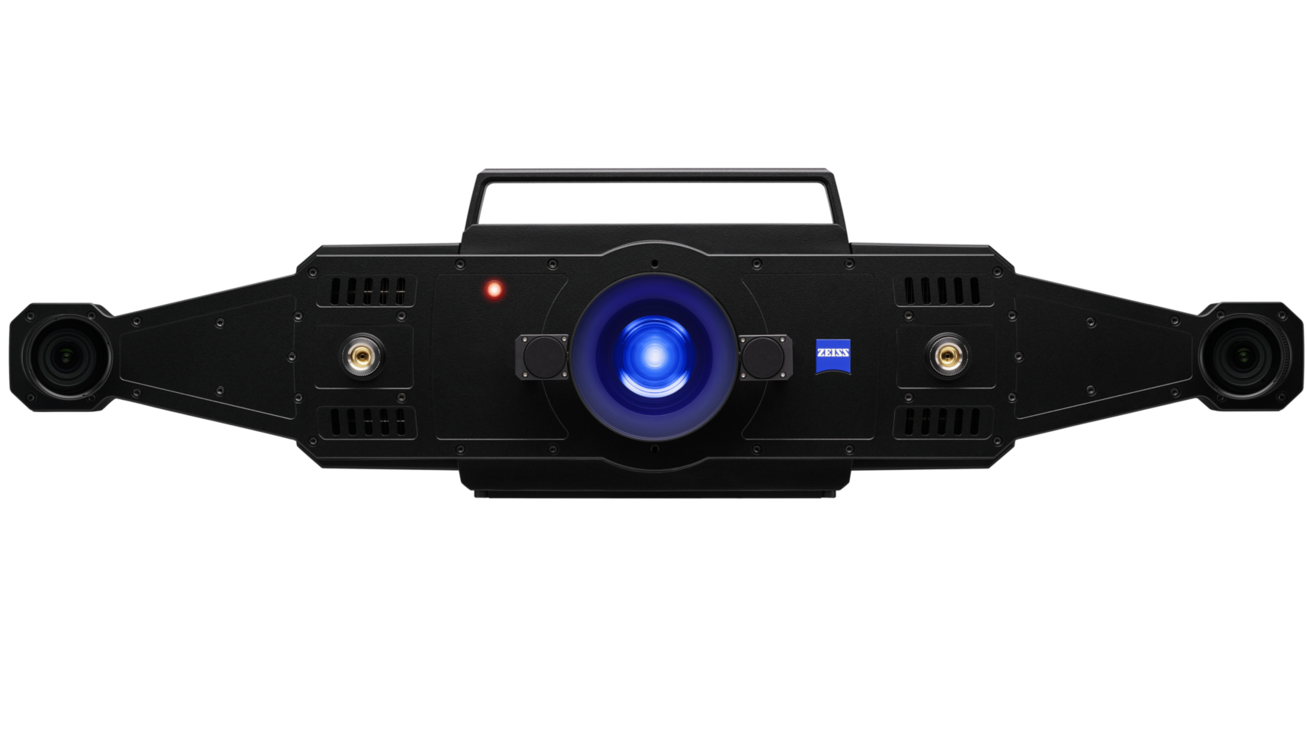

Under scanningen projiceres et præcist mønster af striber (fringe projection) ned på emnets overflade, og optages af de to kameraer, som er kalibrerede i stereokamerasetup. Der opsamles data på de overflader, hvor de to kameraers ”synsfelter” er overlappende.
I denne proces er projektoren i midten passiv og bidrager alene med projektion af striber. Ved at bruge Triple Scan Technology, gøres projektoren til en kalibreret enhed i målingen, og dermed er det muligt at opsamle data ved hjælp af et enkelt kamera i kombination med projektorenheden.
På denne måde opsamler scanneren data på emnet i følgende overlappende synsfelter:
- Venstre kamera / Højre kamera
- Venstre kamera / Projektor
- Højre kamera / Projektor
Ordet Triple Scan Technology refererer således til, at der i scanningsprocessen bruges tre forskellige metoder til dataopsamling. Da både kameraer og projektor er kalibrerede, kan alle tre elementer bruges i udregningen af koordinater.
Ved at anvende Triple Scan Technology opnås en fordel ved scanning af emner med blanke overflader, fordybninger og kompleks geometri.
Projektorenheden på ATOS-scannere er baseret på Blue Light Technology, hvilket betyder at scanneren projicerer lys fra et specifikt blåt frekvensområde ned på emnet. Hermed kan omgivelsernes lys filtreres fra i scanningsprocessen, så det ikke forstyrrer og skaber støj i målingen. Den kraftige Blue Light lyskilde resulterer således i effektiv og hurtig måling.
| ATOS LRX | ||
|---|---|---|
| Målevolumen | MV2000 | |
| Kamerapixels | 12M | |
| Setup | Manuelt | |
| Lyskilde | Laser | |
| Udskiftelige linser | Nej | |
| Blue Light Technology | Ja | |
| Triple Scan Technology | Ja |
ZEISS INSPECT Optical 3D er en software til analyse, målsætning og 3D inspektion af scannede data fra forskellige typer scannere, koordinatmålemaskiner og andet måleudstyr.
