3D koordinatmåling under ekstreme forhold
Zebicon udfører koordinatmåling på vindmølleplatform i Øresund.
Vattenfall A/S ejer og driver tre kraftværker og adskillige vindmølleparker i Danmark.
Opgaven

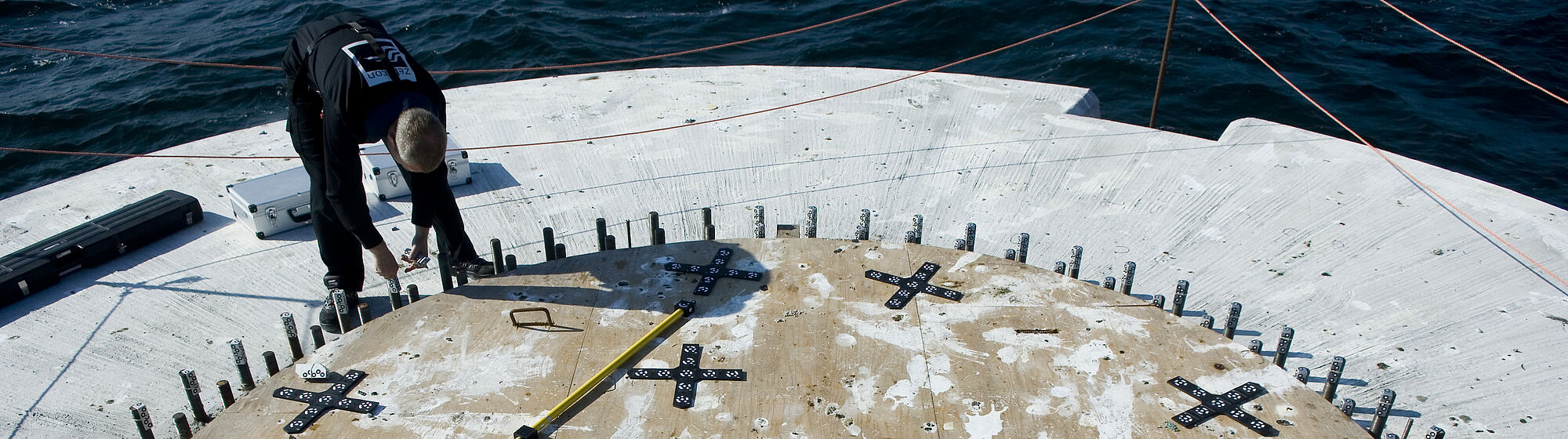

Når Vattenfall opsætter vindmøller ved Lillgrund midt i Øresund, skal de store vindemølletårne placeres med 1/10 millimeters nøjagtighed oven på betonplatforme.

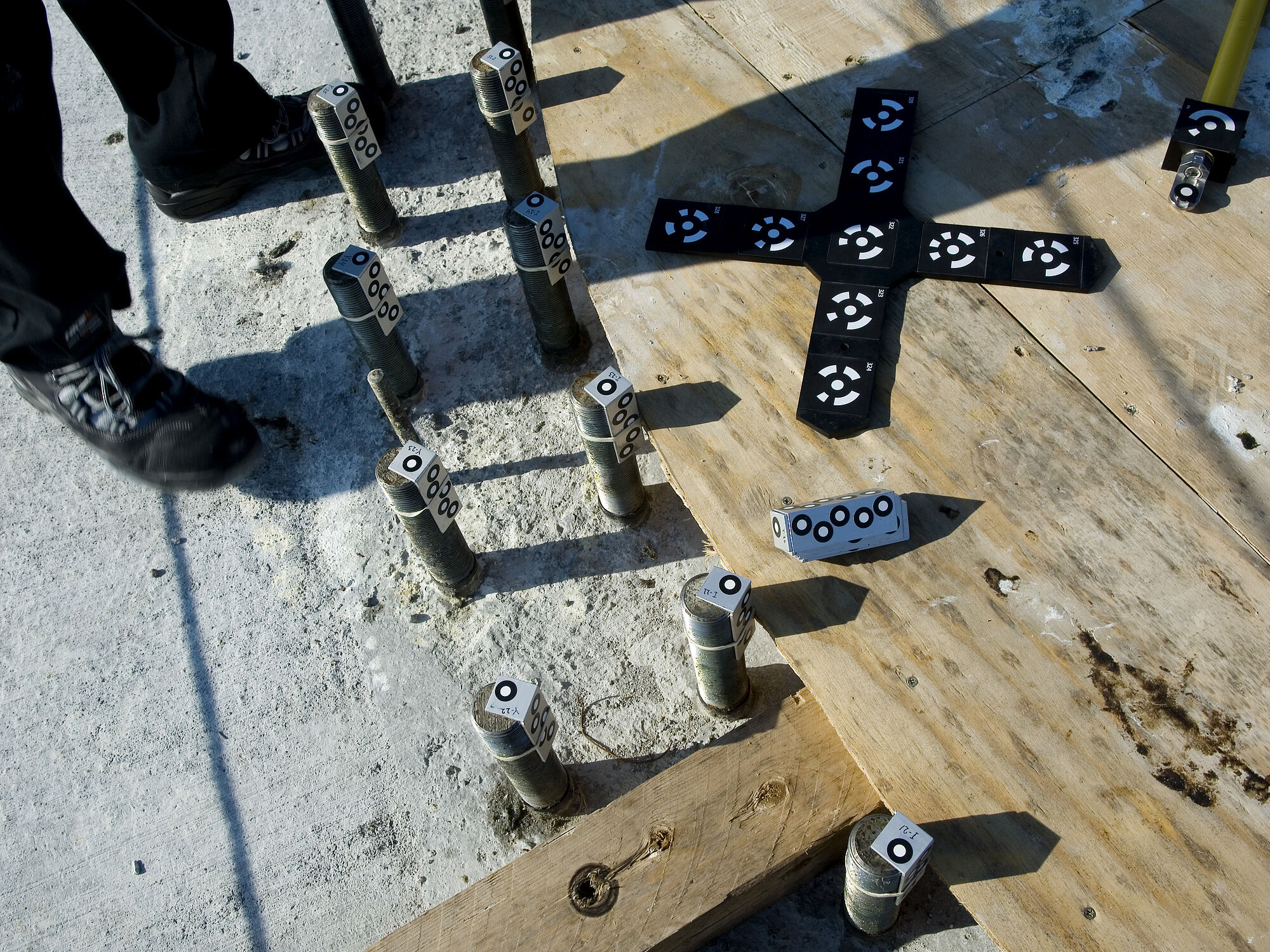

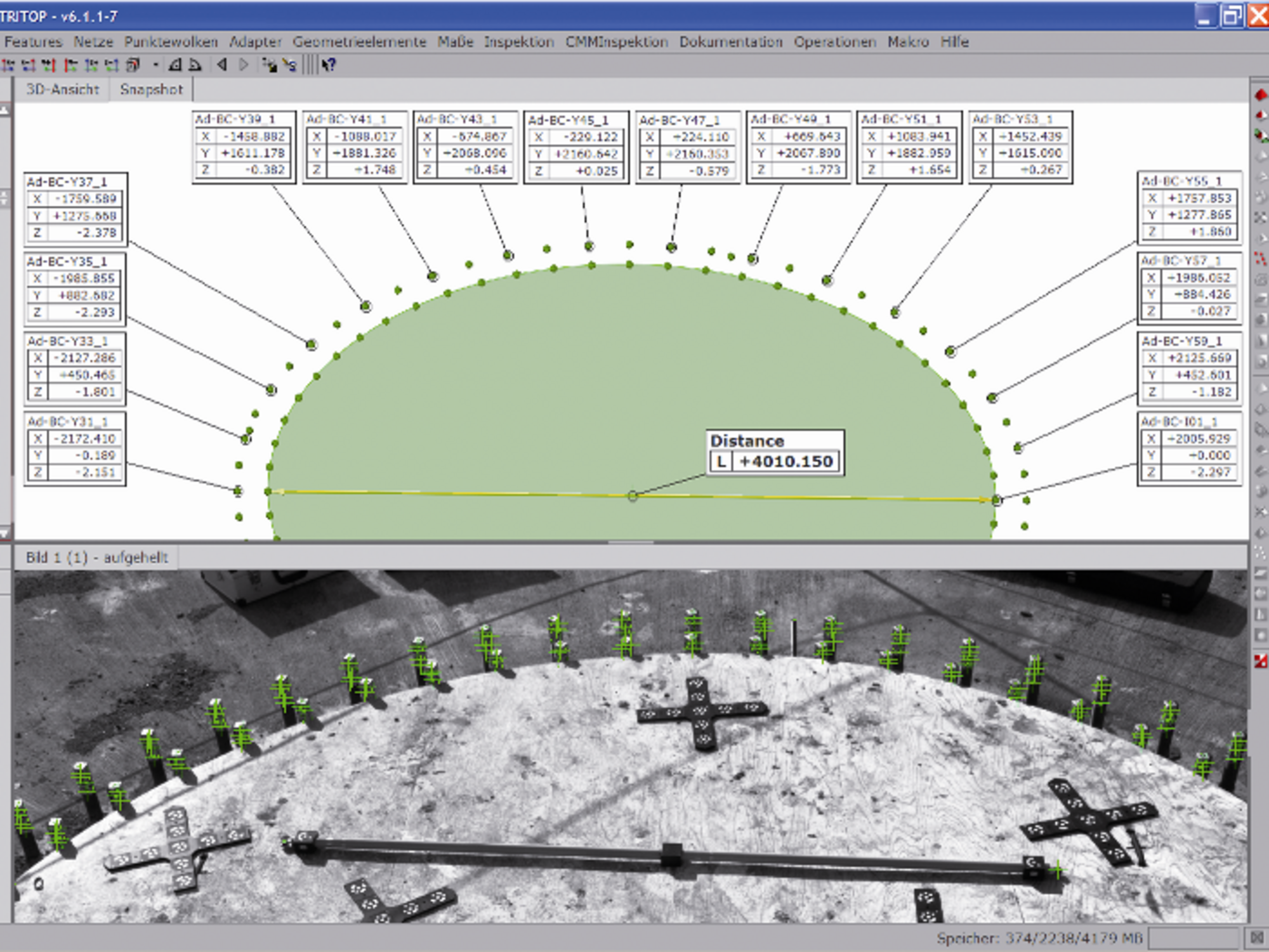

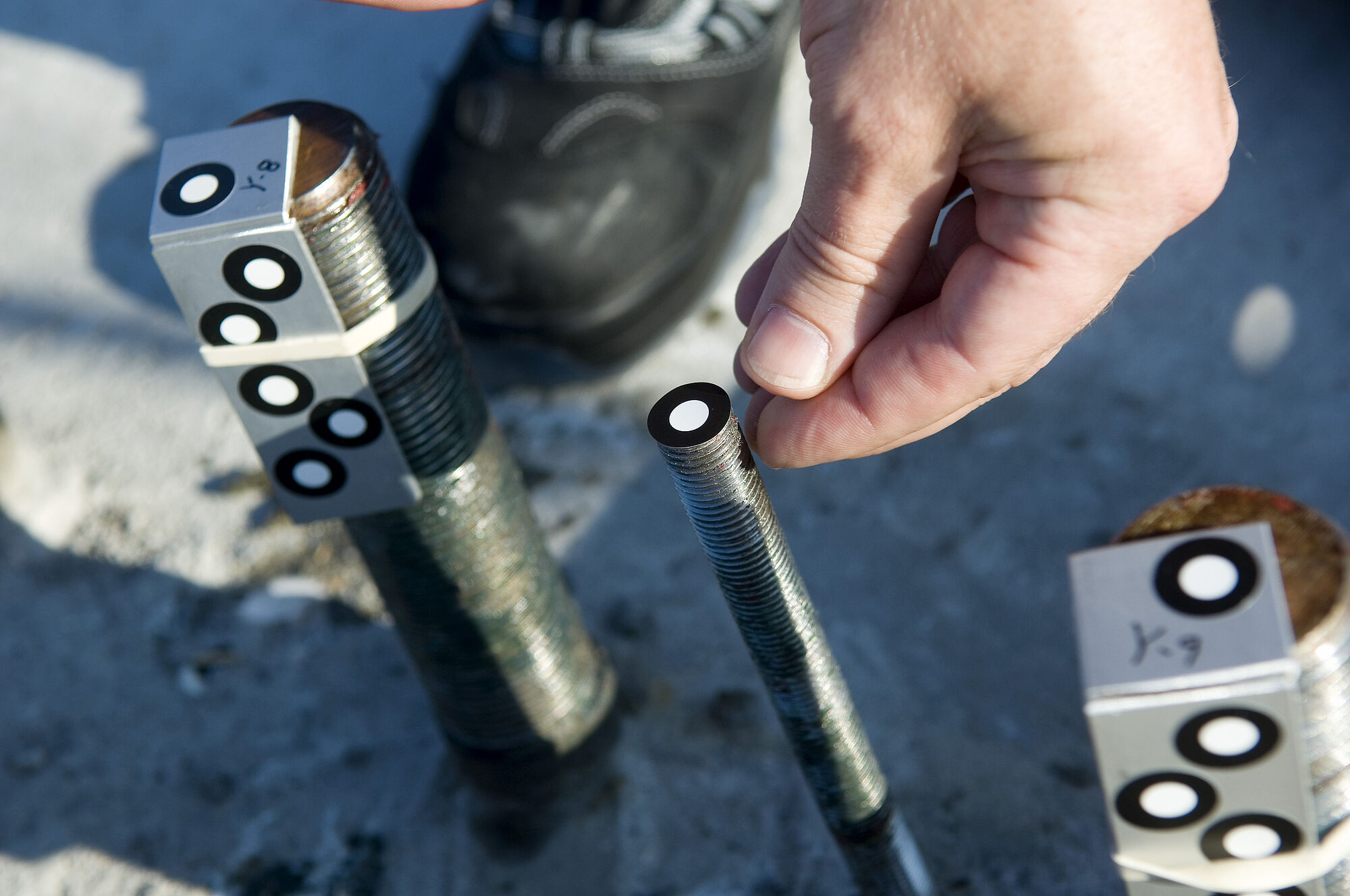

Zebicon har opmålt afstanden mellem betonplatformenes bolte, for at sikre at tårnene passer præcist på platformene. Til opgaven blev brugt det mobile og fleksible 3D koordinatmålingssystem TRITOP CMM.
Forberedelse af målingen tog under 30 minutter og selve målingen omkring 10 minutter. Inklusiv transport med båd mellem platformene, blev der i alt brugt en mandetime på hver platform.
Resultatet

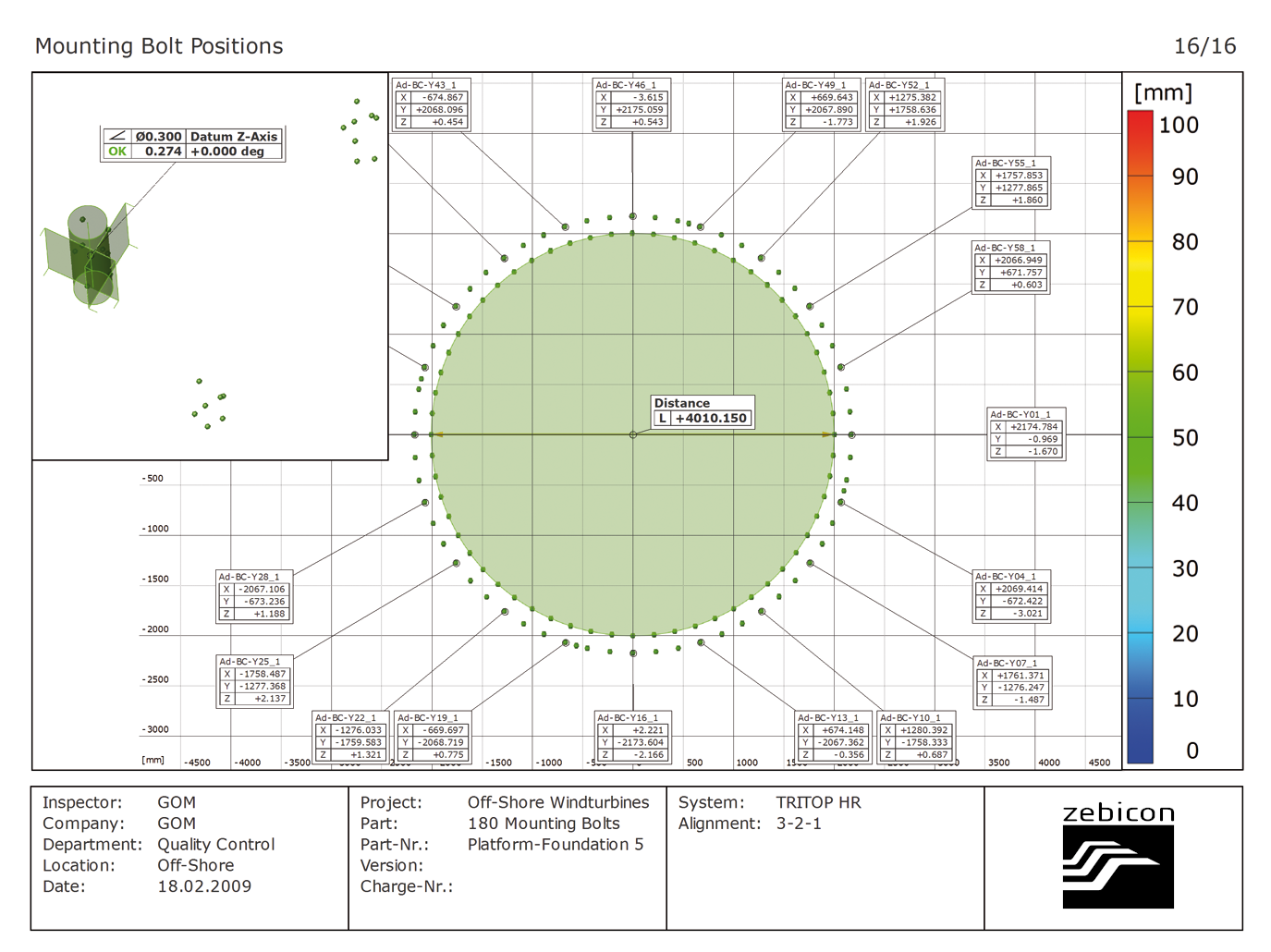

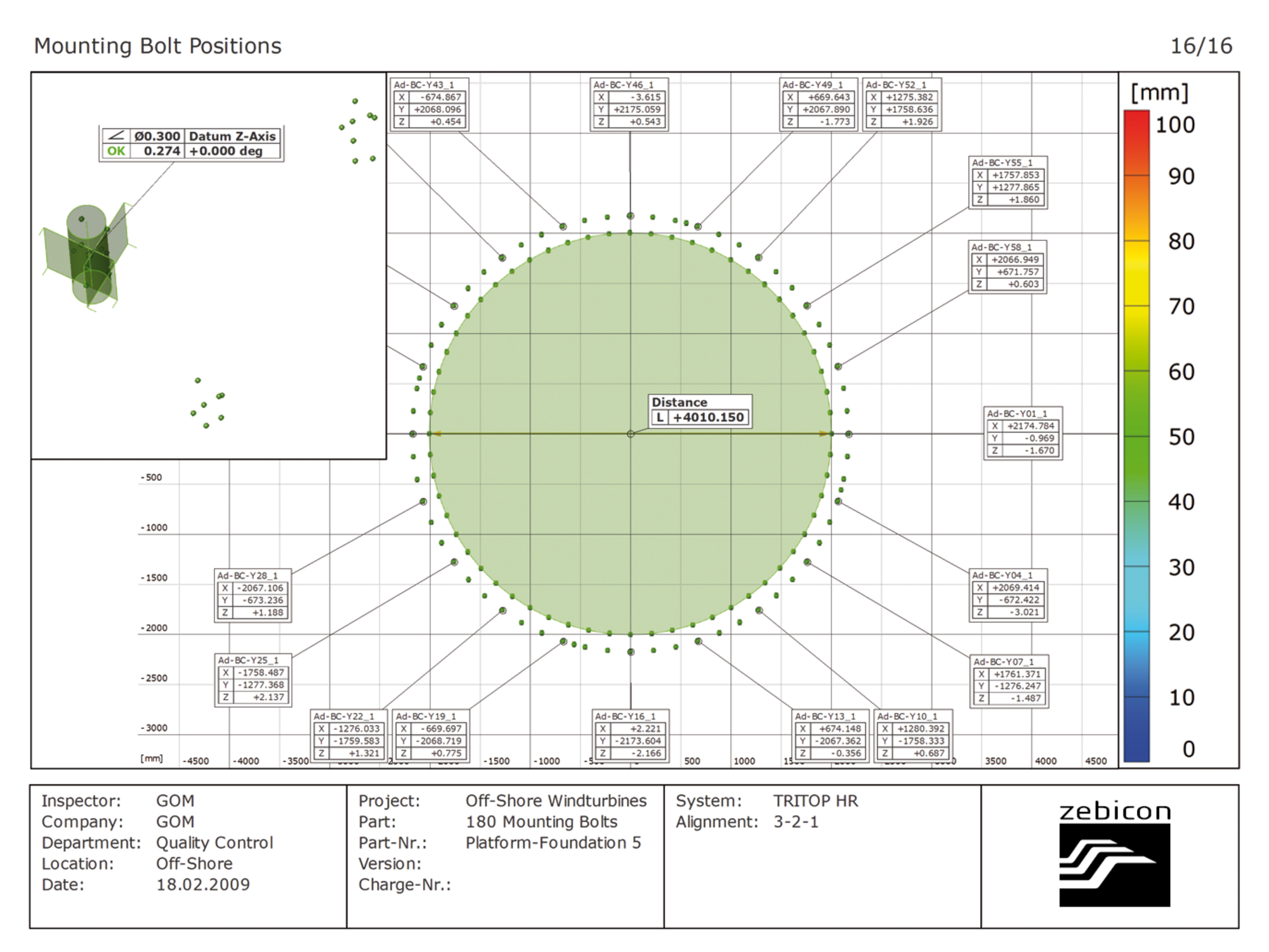

Resultatet af 3D målingen på havet var en PDF målerapport med angivelse af koordinaterne for alle boltpositioner, samt beregning af platformens diameter.
Fotogrammetri

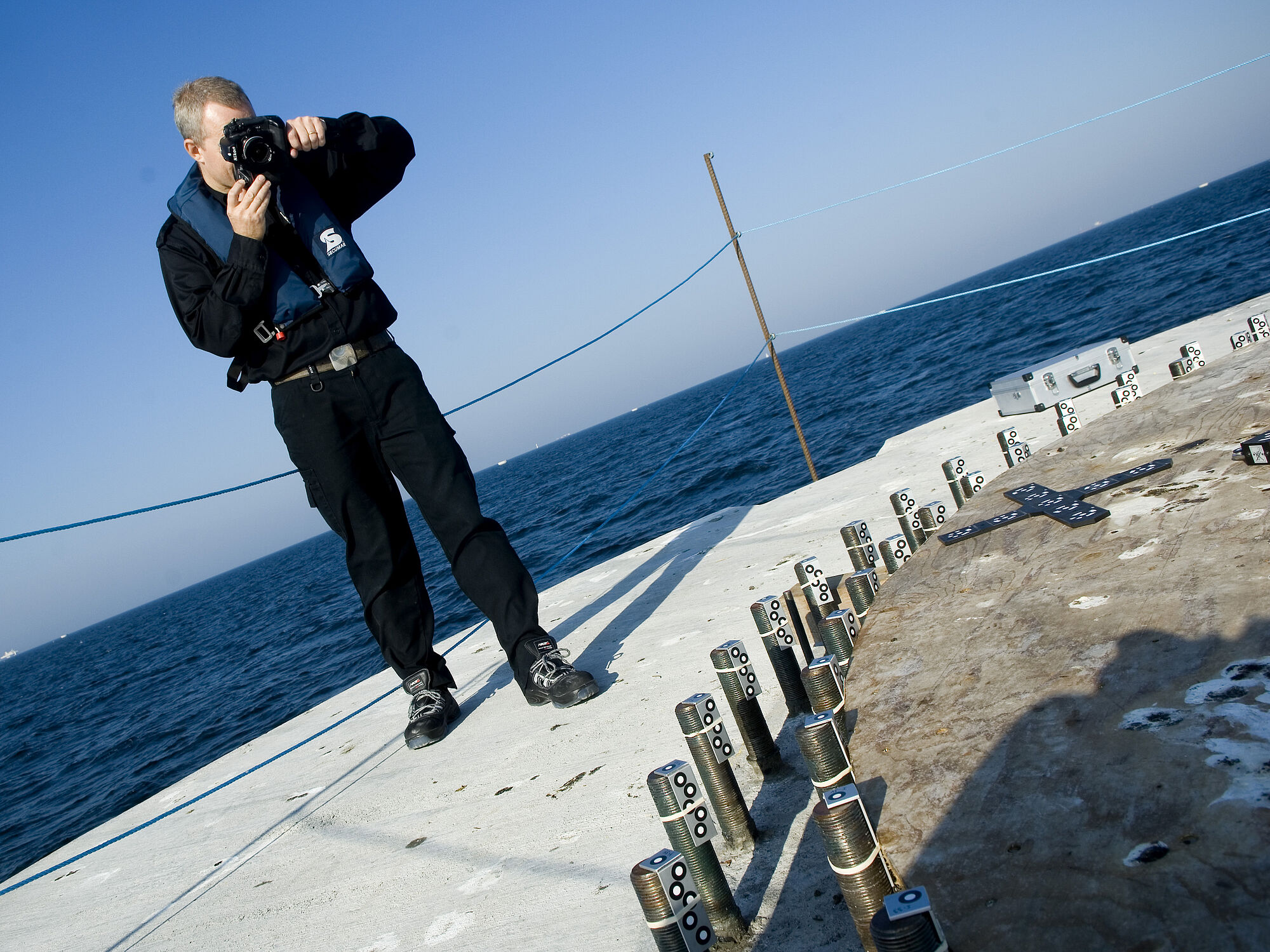

Fotogrammetri er optisk 3D koordinatmåling. Teknologien bruges til kvalitetskontrol af store emner, verifikation af fixturer og holdeværktøjer, samt statisk deformationsanalyse. Læs mere
